Opis

Klimas Wkręt-met SM-08060 8 × 60 mm – kołki szybkiego montażu 100 szt.

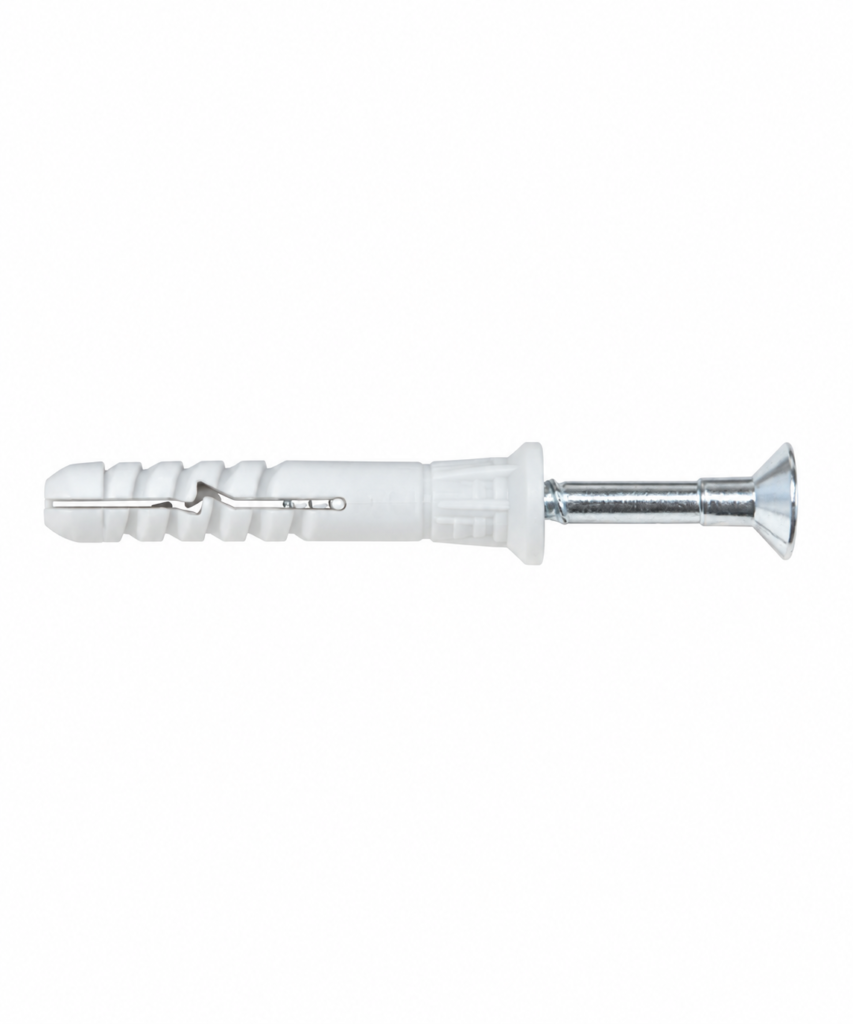

Kołek Klimas Wkręt-met SM-08060 składa się z polipropylenowej koszulki rozporowej oraz stalowego, ocynkowanego wkręta z łbem stożkowym. Przeznaczony jest do szybkiego montażu przelotowego, w którym otwór wykonuje się jednocześnie przez mocowany element i podłoże.

Wkręt jest wbijany młotkiem, co usprawnia wykonywanie większej liczby powtarzalnych zamocowań. Gniazdo PZ-2 pozwala również odkręcić wkręt, gdy konieczna jest korekta położenia lub demontaż elementu.

Kołnierz i stożkowy łeb zapewniają docisk mocowanej części. Wariant 8 × 60 mm jest przeznaczony do elementów o maksymalnej grubości 20 mm, przy efektywnej głębokości zakotwienia wynoszącej 40 mm.

Najważniejsze właściwości

• montaż przez wbijanie – usprawnia wykonywanie seryjnych zamocowań;
• montaż przelotowy – kołek można osadzić bezpośrednio przez mocowany element;
• wkręt z gniazdem PZ-2 – umożliwia korektę lub późniejsze odkręcenie;
• stożkowy łeb – pozwala uzyskać równomierny docisk mocowanej części;
• koszulka z polipropylenu – odpowiada za rozpieranie kołka w podłożu;
• stalowy wkręt zabezpieczony powłoką cynkową;
• maksymalna grubość mocowanego elementu do 20 mm;
• opakowanie zbiorcze zawierające 100 kompletów.

Zastosowanie

Kołki Klimas SM-08060 można stosować podczas montażu:

• listew drewnianych i elementów drewnopochodnych;
• listew przypodłogowych;
• profili przyściennych;
• szkieletów ścian i obudów z płyt gipsowo-kartonowych;
• uchwytów do instalacji elektrycznych;
• uchwytów do instalacji sanitarnych;
• lekkich elementów wykończeniowych i montażowych.

Odpowiednie podłoża

Kołek może być stosowany w takich podłożach jak:

• beton zwykły;
• beton komórkowy;
• pełna cegła ceramiczna;
• pełna cegła silikatowa;
• kamień naturalny o odpowiedniej wytrzymałości.

Kołek nie jest przeznaczony do bezpośredniego mocowania w płytach gipsowo-kartonowych ani do osadzania w pustakach i cegłach drążonych bez wcześniejszego potwierdzenia przydatności zamocowania.

Dane techniczne

• Producent: Klimas Wkręt-met
• Model: SM-08060
• Rodzaj: kołek szybkiego montażu z wkrętem wbijanym
• Wymiar koszulki: 8 × 60 mm
• Wymiar wkręta: 4,9 × 65 mm
• Materiał koszulki: polipropylen
• Materiał wkręta: stal ocynkowana
• Typ łba: stożkowy
• Gniazdo: PZ-2
• Średnica wiertła: 8 mm
• Minimalna głębokość otworu: 50 mm
• Efektywna głębokość zakotwienia: 40 mm
• Maksymalna grubość mocowanego elementu: 20 mm
• Minimalna grubość podłoża: 60 mm
• Minimalna odległość od krawędzi: 80 mm
• Opakowanie: 100 szt.
• EAN: 5907704407270
• Dokument techniczny: ITB-KOT-2018/0528

Orientacyjne parametry nośności

Nośność obliczeniowa na wyrywanie, podawana dla prawidłowo wykonanego zamocowania, wynosi:

• beton zwykły: 0,11 kN;
• pełna cegła ceramiczna: 0,08 kN;
• pełna cegła silikatowa: 0,16 kN.

Wartości nie należy bezpośrednio przeliczać na maksymalną masę mocowanego elementu. Dobór liczby kołków zależy także od rodzaju podłoża, rozstawu zamocowań, odległości od krawędzi i charakteru obciążenia.

Zużycie

Liczba kołków zależy od rodzaju mocowanego elementu i wymaganego rozstawu punktów montażowych. Producent nie określa stałego zużycia na metr bieżący ani metr kwadratowy. Jedno opakowanie zawiera 100 kompletnych kołków z wkrętami.

Sposób montażu

Sprawdzić rodzaj oraz stan podłoża. Mocowany element nie powinien mieć więcej niż 20 mm grubości.

Przez element i podłoże wywiercić otwór o średnicy 8 mm i głębokości co najmniej 50 mm. Otwór oczyścić z pyłu, a następnie wsunąć kołek do momentu oparcia kołnierza o mocowaną część.

Wkręt wbijać młotkiem do uzyskania odpowiedniego docisku. Jeżeli położenie elementu wymaga poprawy, wkręt można wykręcić bitem lub wkrętakiem PZ-2.

Ważne ograniczenia

• mocowany element może mieć maksymalnie 20 mm grubości;
• strefa rozporowa musi znajdować się w materiale konstrukcyjnym;
• kołek nie służy do bezpośredniego kotwienia w samej płycie gipsowo-kartonowej;
• nośność zależy od wytrzymałości i stanu podłoża;
• w zastosowaniach zewnętrznych oraz wilgotnych należy ocenić odporność powłoki cynkowej na warunki korozyjne;
• przy odpowiedzialnych zamocowaniach liczbę i rozmieszczenie łączników należy dobrać zgodnie z projektem.

FAQ

Jakie wiertło zastosować do kołka SM-08060?
Należy użyć wiertła o średnicy 8 mm. Otwór powinien mieć minimum 50 mm głębokości.

Jak gruby element można zamocować kołkiem 8 × 60 mm?
Maksymalna grubość mocowanego elementu wynosi 20 mm.

Czy kołek nadaje się do betonu komórkowego?
Tak, beton komórkowy znajduje się wśród wskazanych podłoży. Rzeczywista nośność zależy jednak od klasy i stanu bloczka.

Czy można nim mocować profile do suchej zabudowy?
Tak. Kołek może służyć do mocowania profili i elementów szkieletów zabudowy, pod warunkiem zakotwienia w odpowiednim podłożu konstrukcyjnym.

Czy wkręt można wykręcić?
Tak. Wkręt ma gniazdo PZ-2, dzięki któremu można go odkręcić w celu korekty lub demontażu.

Czy kołek nadaje się do cegły dziurawki?
Producent wskazuje pełną cegłę ceramiczną i silikatową. Do pustaków oraz cegieł drążonych należy zastosować mocowanie przeznaczone do podłoży z pustymi przestrzeniami.
