Opis

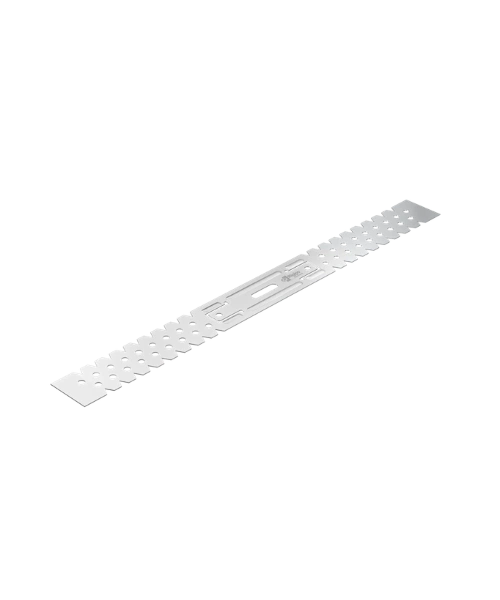

RIGIPS ES 60/300 300 mm, gr. 1,0 mm – uchwyt prosty do profili CD 60

RIGIPS ES 60/300 jest elementem montażowym stosowanym przy wykonywaniu konstrukcji suchej zabudowy z profili CD 60 ULTRASTIL. Umożliwia połączenie profilu ze ścianą lub stropem oraz ustawienie konstrukcji w wymaganej płaszczyźnie.

Wariant o długości 300 mm wybiera się między innymi wtedy, gdy konstrukcja musi zostać odsunięta od nierównego podłoża albo gdy za okładziną przewidziano miejsce na instalacje lub materiał izolacyjny. Uchwyt dostarczany jest jako element prosty i wymaga zagięcia ramion podczas montażu.

Długości 300 mm nie należy utożsamiać z maksymalnym odsunięciem gotowego profilu. Część uchwytu jest wykorzystywana do jego zamocowania i uformowania, dlatego rzeczywistą głębokość konstrukcji trzeba ustalić na podstawie projektu oraz dokumentacji wybranego systemu RIGIPS.

Najważniejsze właściwości

• długość 300 mm – wariant do konstrukcji wymagających dłuższego uchwytu,
• grubość blachy 1,0 mm,
• przeznaczony do profili RIGIPS CD 60 ULTRASTIL,
• możliwość zastosowania w okładzinach ściennych i sufitowych,
• prosta forma umożliwiająca ukształtowanie uchwytu na budowie,
• perforacja ułatwiająca zamocowanie uchwytu i profilu,
• element należący do rodziny uchwytów ES 60 RIGIPS.

Zastosowanie

RIGIPS ES 60/300 może być stosowany do wykonywania:

• okładzin ściennych na profilach CD 60,
• okładzin sufitowych na profilach CD 60,
• konstrukcji odsuniętych od nierównego podłoża,
• przestrzeni instalacyjnych za płytami gipsowo-kartonowymi,
• konstrukcji z miejscem na izolację – zgodnie z wybranym systemem.

Uchwyt jest przeznaczony do profili CD 60, a nie do profili CW, UW lub UA. Nie zastępuje również każdego rodzaju wieszaka używanego w sufitach podwieszanych. W zastosowaniach sufitowych należy upewnić się, że długość ES 60/300 jest dopuszczona w wybranym rozwiązaniu systemowym.

Dane techniczne i identyfikacyjne

Parametr	Wartość
Marka	RIGIPS
Model	ES 60/300
Rodzaj	uchwyt prosty do profili CD 60
Długość	300 mm
Grubość blachy	1,0 mm
Przeznaczenie	profile RIGIPS CD 60 ULTRASTIL
Numer artykułu RIGIPS	11511755
Kod EAN	5905637117556
Jednostka sprzedaży	sztuka
Opakowanie zbiorcze producenta	100 szt.

Zużycie – ile uchwytów ES 60 potrzeba?

Producent nie podaje jednego uniwersalnego zużycia uchwytów ES 60/300 na 1 m². Potrzebna liczba zależy między innymi od:

• rodzaju wykonywanej okładziny,
• kierunku i rozstawu profili CD 60,
• rozstawu punktów mocowania wzdłuż profilu,
• liczby warstw i rodzaju płyt,
• obciążeń konstrukcji,
• wymagań akustycznych lub przeciwpożarowych,
• zasad określonych dla wybranego systemu RIGIPS.

Uchwytów nie należy rozmieszczać według dowolnie przyjętego przelicznika. Ilość trzeba obliczyć na podstawie rozstawów podanych w dokumentacji konkretnego systemu, z uwzględnieniem punktów przy krawędziach konstrukcji.

Skrócona instrukcja montażu

1. Wyznacz płaszczyznę gotowej konstrukcji i przebieg profili CD 60.
2. Zaznacz punkty mocowania uchwytów zgodnie z rozstawem określonym w systemie RIGIPS.
3. Zamocuj uchwyty do ściany lub stropu łącznikami odpowiednimi dla danego podłoża.
4. W przypadku stropu stosuj metalowe elementy kotwiące.
5. Uformuj ramiona prostego uchwytu i umieść pomiędzy nimi profil CD 60.
6. Wypoziomuj profile, a następnie zamocuj je do uchwytów wkrętami RIGIPS typu „pchełka”, zgodnie z dokumentacją systemową.
7. Wystające końce ramion odegnij tak, aby nie kolidowały z montażem płyt.

Łącznik mocujący uchwyt do podłoża oraz wkręty łączące uchwyt z profilem pełnią różne funkcje. Nie należy stosować ich zamiennie.

Ważne ograniczenia

• Długość 300 mm nie oznacza 300 mm gotowego odsunięcia profilu.
• Rozstaw uchwytów musi wynikać z wybranego systemu, a nie wyłącznie z wymiarów pomieszczenia.
• W sufitach należy używać metalowych elementów kotwiących dobranych do rodzaju stropu.
• Przy konstrukcjach przeciwpożarowych lub akustycznych nie wolno samodzielnie zmieniać rodzaju i rozstawu elementów.
• Uchwyt ES 60/300 nie jest przeznaczony do profili CW i UW.
• Nie należy przypisywać uchwytowi określonej nośności bez odniesienia do kompletnego układu konstrukcyjnego.

FAQ

Czy uchwyt RIGIPS ES 60/300 pasuje do profilu CD 60?

Tak. Producent przeznacza go do profili RIGIPS CD 60 ULTRASTIL. Zastosowanie z profilem innego producenta powinno zostać sprawdzone pod kątem wymiarów oraz zgodności całego systemu.

Czy długość 300 mm oznacza, że profil można odsunąć od ściany o 300 mm?

Nie. Jest to długość prostego uchwytu przed jego uformowaniem. Rzeczywiste odsunięcie profilu będzie mniejsze i zależy od sposobu zamocowania oraz wymagań systemu.

Czy uchwyt ES 60/300 można zastosować na suficie?

Według producenta uchwyty ES są przeznaczone do konstrukcji okładzin ściennych i sufitowych. W przypadku wariantu 300 mm trzeba jednak sprawdzić, czy jego zastosowanie przewiduje wybrany system. Mocowania do stropu należy wykonywać za pomocą odpowiednich metalowych kotew.

Ile uchwytów potrzeba na 1 m² okładziny?

Nie ma jednej wartości dla wszystkich konstrukcji. Liczba zależy od rozstawu profili, punktów mocowania, rodzaju płyt i wymagań konkretnego systemu RIGIPS.

Jak zamocować profil CD 60 do uchwytu?

Po ustawieniu i wypoziomowaniu profil mocuje się do ramion uchwytu odpowiednimi wkrętami RIGIPS typu „pchełka”. Ich liczba oraz rozmieszczenie powinny odpowiadać instrukcji wybranego systemu.

Jakie inne długości uchwytów ES 60 są dostępne?

Rodzina prostych uchwytów ES 60 o grubości 1,0 mm obejmuje długości 75, 125, 200, 250 i 300 mm. Wariant należy dobierać do projektowanej głębokości konstrukcji i wymagań systemowych.
