Opis

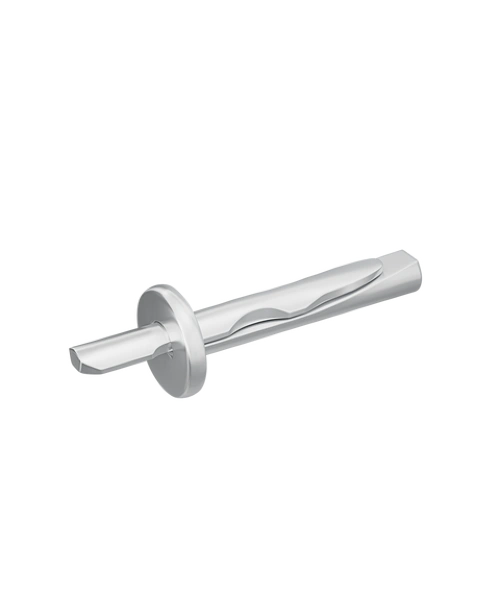

RIGIPS dybel sufitowy stalowy 6 × 40 mm – kotwa do betonu 100 szt.
RIGIPS dybel sufitowy 6 × 40 mm jest stalową kotwą rozporową stosowaną do mocowania elementów konstrukcji sufitu podwieszanego do pełnego podłoża. Podstawowym podłożem przeznaczenia jest beton, w tym stropy żelbetowe.
Dybel służy do kotwienia elementów podwieszenia konstrukcji, takich jak wieszaki lub inne akcesoria wskazane w dokumentacji konkretnego systemu RIGIPS. Po prawidłowym osadzeniu przenosi obciążenie z rusztu i okładziny na konstrukcję budynku.
Wykonanie w całości ze stali jest szczególnie istotne w systemach sufitowych o wymaganej odporności ogniowej. Zamocowania z elementami z tworzywa nie powinny być stosowane jako samodzielny zamiennik, jeżeli dokumentacja systemu wymaga stalowego dybla sufitowego.
Najważniejsze zalety
- stalowa kotwa rozporowa – przeznaczona do mocowania konstrukcji sufitowych;
- rozmiar 6 × 40 mm – kompaktowe zamocowanie do pełnych podłoży;
- stal ocynkowana – zapewnia ochronę elementu podczas składowania i użytkowania;
- kontrolowana deformacja – umożliwia rozparcie kotwy w otworze;
- zastosowanie w betonie – przeznaczenie do stropów betonowych i żelbetowych;
- możliwość stosowania w rozwiązaniach spełniających wymagania ochrony pożarowej;
- kompatybilność z dedykowanymi systemami sufitowymi RIGIPS;
- opakowanie 100 sztuk – odpowiednie do większych powierzchni zabudowy.
Zastosowanie
Dybel RIGIPS 6 × 40 mm przeznaczony jest do:
- kotwienia konstrukcji sufitów podwieszanych;
- mocowania elementów podwieszenia do stropów betonowych;
- stosowania w stropach żelbetowych;
- montażu wybranych wieszaków i akcesoriów sufitowych;
- wykonywania systemów o określonych wymaganiach przeciwpożarowych;
- stosowania w innych pełnych podłożach mineralnych, jeśli ich przydatność została potwierdzona dla danego zamocowania.
Dybel nie jest przeznaczony do mocowania w płytach gipsowo-kartonowych, pustakach, cegle drążonej ani innych podłożach z pustkami bez wcześniejszego potwierdzenia odpowiedniego rozwiązania kotwiącego.
Dane techniczne
| Parametr | Wartość |
| Marka | RIGIPS |
| Rodzaj produktu | stalowy dybel sufitowy |
| Typ | kotwa rozporowa o kontrolowanej deformacji |
| Średnica | 6 mm |
| Długość | 40 mm |
| Materiał | stal ocynkowana |
| Podstawowe podłoże | beton, strop żelbetowy |
| Przeznaczenie | zawieszanie konstrukcji sufitów podwieszanych |
| Liczba w opakowaniu | 100 szt. |
| Numer artykułu producenta | 11515262 |
Zużycie – ile dybli potrzeba?
Jeden dybel stosuje się zasadniczo na jeden punkt kotwienia do stropu, chyba że dokumentacja konkretnego systemu przewiduje inne rozwiązanie. Liczba zamocowań zależy od:
- rodzaju sufitu i zastosowanego rusztu;
- maksymalnego rozstawu wieszaków;
- liczby warstw oraz masy płyt;
- dodatkowych obciążeń;
- wymagań przeciwpożarowych;
- wymiarów i kształtu pomieszczenia.
W wybranych systemach sufitów podwieszanych RIGIPS orientacyjne zużycie wynosi około 1,4–2,7 dybla na 1 m². W okładzinach mocowanych bliżej stropu lub systemach o gęstszym rozmieszczeniu uchwytów zapotrzebowanie może być wyższe.
Przykładowe obliczenie
Dla sufitu o powierzchni 20 m² i zużyciu systemowym 1,7 szt./m²:
20 m² × 1,7 szt./m² = 34 dyble
Opakowanie zawierające 100 sztuk wystarczy w takim przypadku na około 58 m². Jest to wyłącznie przykład – przed zakupem należy sprawdzić zużycie określone w dokumentacji wybranego systemu.
Montaż
Przed wykonaniem otworu należy sprawdzić rodzaj, stan i nośność podłoża. Otwór powinien być wykonany prostopadle do powierzchni stropu, zgodnie ze średnicą oraz wymaganą głębokością osadzenia określoną dla kotwy.
Po wywierceniu otwór należy oczyścić z pyłu. Dybel osadza się razem z mocowanym elementem i rozpiera zgodnie z konstrukcją kotwy oraz instrukcją systemową.
Mocowanie nie może opierać się wyłącznie w warstwie tynku. Kotwa musi zostać prawidłowo osadzona w konstrukcyjnym, pełnym podłożu. Przy wykonywaniu sufitów o określonych parametrach ogniowych lub nośności należy ściśle przestrzegać dokumentacji RIGIPS.
Ważne ograniczenia
- Nośność dybla zależy od rodzaju i jakości betonu, głębokości osadzenia oraz poprawności montażu.
- Nie należy dobierać liczby dybli wyłącznie na podstawie powierzchni pomieszczenia.
- Nie wolno zastępować dybla stalowego kołkiem z tworzywa, jeżeli system wymaga zamocowania stalowego.
- Rozstaw punktów kotwienia powinien wynikać z dokumentacji konkretnej konstrukcji.
- W przypadku podłoża spękanego, osłabionego lub wykonanego z innego materiału konieczne jest potwierdzenie właściwego zamocowania.
FAQ – najczęściej zadawane pytania
Do czego służy dybel sufitowy RIGIPS 6 × 40 mm?
Służy do kotwienia elementów konstrukcji sufitów podwieszanych do pełnego podłoża, przede wszystkim do stropów betonowych i żelbetowych.
Czy dybel można stosować w pustaku albo cegle dziurawce?
Nie należy stosować go w podłożach z pustkami bez potwierdzenia odpowiedniego rozwiązania. Produkt przeznaczony jest przede wszystkim do betonu i innych pełnych podłoży mineralnych.
Czy zwykły kołek rozporowy z tworzywa może zastąpić dybel stalowy?
Nie w systemach, które wymagają stalowego zamocowania, szczególnie przy określonych wymaganiach przeciwpożarowych. Należy stosować element wskazany w dokumentacji systemowej.
Ile dybli potrzeba na 1 m² sufitu?
Zależy to od rodzaju konstrukcji i rozstawu wieszaków. W wybranych systemach zużycie wynosi około 1,4–2,7 szt./m², ale dokładną wartość należy przyjąć z karty konkretnego systemu.
Ile dybli znajduje się w opakowaniu?
Standardowe opakowanie wskazane na stronie produktu zawiera 100 dybli 6 × 40 mm.
Czym różni się dybel 6 × 40 mm od 6 × 65 mm?
Wariant 6 × 65 mm jest dłuższy i może być przewidziany do innych warunków osadzenia. Dobór długości powinien wynikać z podłoża, mocowanego elementu oraz dokumentacji systemu.
