Opis

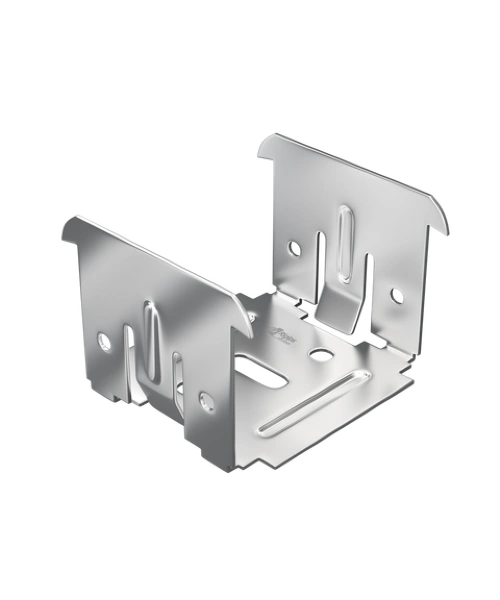

RIGIPS łącznik krzyżowy do profili CD 60, grubość 1,0 mm – konstrukcja dwupoziomowa

RIGIPS łącznik krzyżowy jest metalowym elementem przeznaczonym do budowy dwupoziomowych konstrukcji z profili CD 60. Łączy górny profil główny z zamontowanym pod nim profilem nośnym, tworząc stabilny punkt skrzyżowania rusztu.

Taki układ stosowany jest przede wszystkim w sufitach podwieszanych z płyt gipsowo-kartonowych. W dokumentacji RIGIPS łącznik występuje również w wybranych dwupoziomowych konstrukcjach poddaszy i sufitów dekoracyjnych.

Element wykonano z blachy stalowej o grubości 1,0 mm, zabezpieczonej obustronnie powłoką cynku. Konstrukcja łącznika jest dopasowana do profili RIGIPS CD 60, dzięki czemu pomaga zachować prawidłowe ustawienie profilu nośnego względem profilu głównego.

Najważniejsze właściwości

• do profili CD 60 – dopasowany do systemowej konstrukcji sufitowej,
• konstrukcja dwupoziomowa – łączy profil główny z profilem nośnym,
• grubość blachy 1,0 mm – zapewnia odpowiednią sztywność elementu,
• stal ocynkowana – obustronne zabezpieczenie przed korozją,
• montaż w punkcie skrzyżowania – jeden łącznik na każde połączenie profili,
• reakcja na ogień A1 – element wykonany z materiału niepalnego,
• zgodność z EN 13964:2014,
• opakowanie zbiorcze producenta: 100 sztuk.

Zastosowanie

Łącznik przeznaczony jest do wykonywania:

• dwupoziomowych rusztów sufitów podwieszanych,
• połączeń profili głównych i nośnych CD 60,
• konstrukcji pod płyty gipsowo-kartonowe,
• wybranych dwupoziomowych zabudów poddaszy,
• sufitów dekoracyjnych i akustycznych, jeżeli przewiduje go dokumentacja systemowa.

Łącznik krzyżowy nie służy do przedłużania profili. Do łączenia dwóch profili CD 60 w jednej linii potrzebny jest łącznik wzdłużny.

Nie jest to również łącznik do rusztu krzyżowego jednopoziomowego. W takim układzie stosuje się łączniki poprzeczne przewidziane dla konstrukcji jednopoziomowej.

Jak działa konstrukcja dwupoziomowa?

W ruszcie dwupoziomowym profile CD 60 znajdują się na dwóch różnych wysokościach:

• profile główne tworzą górny poziom konstrukcji i są połączone z wieszakami,
• profile nośne przebiegają pod nimi, najczęściej prostopadle,
• łącznik krzyżowy spina oba profile w miejscu ich przecięcia,
• płyty gipsowo-kartonowe mocowane są do dolnych profili nośnych.

Takiego rozwiązania nie należy mylić z rusztem jednopoziomowym, w którym krzyżujące się profile znajdują się w jednej płaszczyźnie.

Dane techniczne

Parametr	Wartość
Producent	RIGIPS
Rodzaj produktu	łącznik krzyżowy
Przeznaczenie	połączenie profili CD 60
Rodzaj konstrukcji	krzyżowa, dwupoziomowa
Grubość blachy	1,0 mm
Materiał	blacha stalowa ocynkowana
Zabezpieczenie	obustronna powłoka cynku
Obciążenie dopuszczalne Fdop	0,19 kN
Średnie obciążenie niszczące Fu	1,14 kN
Reakcja na ogień	A1
Trwałość	klasa B
Dokument odniesienia	EN 13964:2014
Numer artykułu RIGIPS	11511724
Jednostka sprzedaży producenta	sztuka
Opakowanie zbiorcze producenta	100 szt.

Podane obciążenia dotyczą samego łącznika. Dopuszczalne obciążenie całego sufitu zależy również od profili, wieszaków, zamocowań, rozstawów oraz rodzaju i liczby warstw płyt.

Zużycie łączników krzyżowych

Na każde skrzyżowanie profilu głównego z profilem nośnym przypada jeden łącznik krzyżowy.

Orientacyjne zużycie w dokumentacji systemowej RIGIPS wynosi między innymi:

• około 2,2–2,8 szt./m² w wybranych standardowych sufitach dwupoziomowych,
• około 2,9–3,4 szt./m² w wariantach systemu RIGIPS 4.05.24 AKU,
• około 4,3 szt./m² w wybranej konstrukcji sufitu łukowego 4.05.50.

Różnice wynikają przede wszystkim z rozstawu profili głównych i nośnych. Do zamówienia należy przyjąć wartość podaną w karcie konkretnego systemu oraz doliczyć zapas na docinki i układ konstrukcji przy krawędziach.

Jak samodzielnie policzyć liczbę łączników?

Najdokładniejszą metodą jest policzenie wszystkich punktów, w których profile nośne przecinają profile główne:

liczba profili głównych × liczba profili nośnych = liczba łączników krzyżowych

Przykład: jeżeli ruszt składa się z 7 profili głównych i 12 profili nośnych, potrzeba 84 łączników. Obliczenie należy wykonać dla rzeczywistego układu profili, a nie wyłącznie na podstawie powierzchni sufitu.

Wskazówki montażowe

1. Wyznacz poziom sufitu oraz rozstaw wieszaków i profili zgodnie z dokumentacją systemową.
2. Zamontuj profile główne CD 60 na odpowiednio dobranych wieszakach.
3. Dolne profile nośne ułóż prostopadle pod profilami głównymi.
4. W każdym punkcie skrzyżowania zastosuj jeden łącznik krzyżowy RIGIPS.
5. Łącznik prawidłowo osadź i zablokuj na obu profilach zgodnie z instrukcją systemu.
6. Zachowaj wymagane rozstawy profili nośnych – w typowej konstrukcji nie powinny przekraczać wartości podanej dla wybranego rodzaju płyt i płytowania.
7. Przed przykręceniem płyt sprawdź poziom, płaszczyznę i stabilność całego rusztu.

Ważne ograniczenia

Standardowy łącznik nie powinien być automatycznie stosowany w środowiskach wymagających podwyższonej ochrony antykorozyjnej C3, C4 lub C5. Do takich konstrukcji RIGIPS oferuje osobne łączniki Hydroprofil o odpowiedniej klasie zabezpieczenia.

Nie należy zastępować nim łącznika wzdłużnego, poprzecznego ani łącznika UA 50/CD 60. Każdy z tych elementów obsługuje inny typ połączenia.

FAQ

Do czego służy łącznik krzyżowy RIGIPS CD 60?

Służy do łączenia górnych profili głównych CD 60 z dolnymi profilami nośnymi CD 60 w dwupoziomowym ruszcie sufitu podwieszanego.

Ile łączników potrzeba na 1 m² sufitu?

Zużycie zależy od rozstawu profili. W przykładowych systemach RIGIPS wynosi około 2,2–3,4 szt./m², natomiast w niektórych konstrukcjach specjalnych może być wyższe. Jeden łącznik przypada na każde skrzyżowanie profili.

Czy łącznik nadaje się do rusztu jednopoziomowego?

Nie. Opisywany produkt jest przeznaczony do konstrukcji dwupoziomowej. Do rusztu jednopoziomowego należy dobrać właściwy łącznik poprzeczny.

Czy łącznikiem krzyżowym można przedłużyć profil CD 60?

Nie. Do połączenia dwóch odcinków CD 60 w jednej linii służy łącznik wzdłużny.

Czy łącznik pasuje do profili CD 60 GypSerra?

Jest przeznaczony do systemowych profili RIGIPS CD 60. Możliwość zastosowania z konkretnym wariantem profilu, w tym GypSerra lub ULTRASTIL, należy ostatecznie potwierdzić w karcie wybranego systemu sufitowego.

Czy można zastosować go w wilgotnym pomieszczeniu?

W standardowych warunkach należy kierować się dokumentacją kompletnego systemu. Jeżeli projekt wymaga kategorii korozyjności C3, C4 lub C5, trzeba zastosować dedykowany łącznik Hydroprofil zamiast standardowego wariantu.
